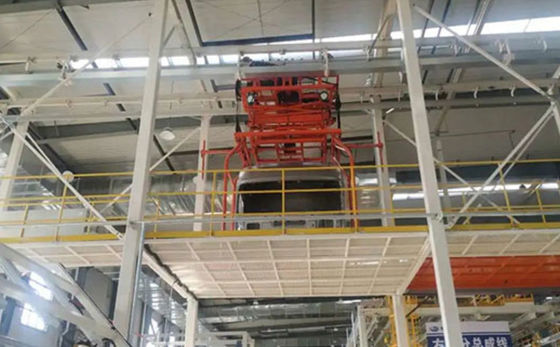

Hệ thống băng tải nâng hạ

Hệ thống băng tải nâng hạ

Bộ gắp được sử dụng để xử lý phôi và thường tận dụng không gian trong không khí để thực hiện quá trình sản xuất phôi.Nó thường được sử dụng trong hệ thống băng chuyền của các dự án EMS và nó cũng có thể tự tạo thành một dây chuyền băng tải tự động.

Tính năng hệ thống:

Cấu trúc nhỏ gọn, an toàn và đáng tin cậy

Dấu chân nhỏ, hiệu quả công việc cao

Chi phí thấp và bảo trì dễ dàng

Trong sản xuất ô tô, có những dây chuyền sản xuất cần di chuyển vật liệu hoặc phôi tương đối lớn giữa các khu vực và một vật liệu cần được di chuyển từ khu vực này sang khu vực khác.Do dây chuyền sản xuất ô tô có tiêu chuẩn cao, yêu cầu sản xuất tốc độ cao và hiệu quả cao nên hệ thống vận chuyển PICKUP cần có độ chính xác và tốc độ cao hơn, đồng thời yêu cầu vận hành và bảo trì dễ dàng hơn, để giảm thời gian bảo trì do sản xuất thông thường chiếm dụng.

Mục đích của mô hình tiện ích là khắc phục vấn đề về độ tin cậy lấy hàng thấp trong kỹ thuật đã biết và cung cấp hệ thống vận chuyển PICKUP với độ tin cậy lấy hàng cao.

Để thực hiện mục tiêu trên, giải pháp kỹ thuật của mô hình tiện ích hiện tại là:

Một hệ thống vận chuyển PICKUP, bao gồm ray trượt và kẹp, phần trên của kẹp được khớp trượt với ray trượt;

Bộ kẹp được kết nối với thanh trượt thông qua cần, đỉnh của cần được trang bị một động cơ và động cơ phối hợp với bộ truyền con lăn trên đỉnh của cần, và nhiều cảm biến kẹp được bố trí trên bộ kẹp.

Một bàn mảnh trên được bố trí ở phía gần bộ kẹp dưới thanh trượt và nhiều cảm biến của bàn mảnh trên được bố trí trên bàn mảnh trên;Phần trên được cung cấp nhiều cảm biến nền tảng thấp hơn.

Đầu ra tín hiệu của cảm biến kẹp, cảm biến bàn mảnh trên và cảm biến bàn mảnh dưới đều được kết nối với đầu đầu vào tín hiệu của bộ điều khiển và đầu đầu ra tín hiệu của bộ điều khiển được kết nối tương ứng với đầu điều khiển của bộ kẹp và động cơ.

Bộ điều khiển được cung cấp với giao diện người-máy.

Bộ điều khiển bao gồm bộ xử lý tích hợp, bộ điều khiển kẹp và bộ điều khiển động cơ, đầu ra tín hiệu của cảm biến kẹp, cảm biến mảnh trên và cảm biến mảnh dưới đều được kết nối với đầu đầu vào tín hiệu cảm biến của bộ xử lý tích hợp , Đầu ra tín hiệu của bộ xử lý kết hợp được kết nối với đầu tín hiệu đầu vào của bộ điều khiển kẹp và bộ điều khiển động cơ, đầu ra của bộ điều khiển kẹp được kết nối với đầu điều khiển của kẹp và động cơ khối điều khiển Đầu ra được kết nối với đầu điều khiển của động cơ.

Bộ điều khiển cũng được cung cấp một bộ lưu trữ tín hiệu và cổng lưu trữ của bộ xử lý tích hợp giao tiếp với đầu vào của bộ lưu trữ tín hiệu.
