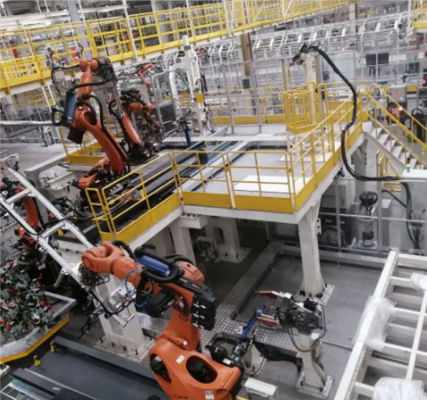

Dự án đường phụ Beiqi Trấn Giang N60

1. Tên dự án:

Dự án đường phụ Beiqi Trấn Giang N60

2. Thời gian dự án:

tháng 5 năm 2019

3. Vị trí dự án

Nhà máy Beiqi Trấn Giang

4. Giới thiệu dự án:

Mẫu: Nền tảng BE21 (mẫu N60/N61 hiện tại, 2 mẫu dành riêng) 4 mẫu

Công suất: 30JPH

Nhịp: 108S

Robot: hiệu KUKA, số lượng 25

Hình thức chuyển đổi mô hình: bàn xoay tứ diện bên, bàn trượt bảy trục, hệ thống thư viện chuyển đổi bàn trượt chéo, hệ thống hướng dẫn trực quan nắm bắt, hệ thống cung cấp vật liệu AGV, hệ thống EMS, hệ thống phủ keo tự động robot

4. Công nghệ cốt lõi:

1. Bàn xoay tứ diện quanh cạnh và công nghệ bàn trượt bảy trục

2. Hệ thống thư viện chuyển đổi bàn trượt chéo, hệ thống hướng dẫn trực quan nắm bắt, hệ thống cung cấp vật liệu AGV

3. Hệ thống EMS, hệ thống dán tự động bằng robot

Phân tích cấu tạo và nguyên lý làm việc của thiết bị truyền động dây chuyền hàn ô tô

Lấy thiết bị truyền động của cụm bảng điều khiển bên ô tô làm ví dụ, cấu trúc và nguyên lý làm việc của nó sẽ được phân tích chi tiết dưới đây.

Thiết bị truyền dẫn của dây chuyền lắp ráp bảng điều khiển bên của một loại phương tiện nhất định sử dụng thiết bị thanh chuyển động qua lại bốn trạm, có thể thực hiện chuyển động ngang và dọc.Phân tích cấu trúc và chức năng của từng cụm nhỏ như sau:

Cấu trúc bảng cơ sở của mỗi trạm

Các tấm đế của mỗi trạm được kết nối với nhau thông qua các tấm kết nối để tạo thành thiết bị hỗ trợ của toàn bộ dây chuyền hàn ô tô, thiết bị này phải hỗ trợ cả thiết bị truyền dẫn và thiết bị hàn.Ngoài ra, để đảm bảo rằng tiêu chuẩn của vật cố định và các bộ phận cơ thể nhất quán, hãy vẽ đường tỷ lệ tiêu chuẩn trên bảng cơ sở theo tiêu chuẩn thiết kế.Thiết bị cân bằng trong hình chủ yếu đóng vai trò cân bằng toàn bộ thiết bị truyền dẫn.

Trên đây là cấu trúc chính của thiết bị truyền dẫn, ngoài ra còn có một số thiết bị phụ trợ:

Thiết bị khóa đệm

Tổng cộng có 4 thiết bị khóa đệm được lắp đặt trong thiết bị truyền tải đường hàn, được phân bổ tương ứng ở cả hai đầu của khung kích, chủ yếu để đệm và khóa chuyển động ngang của "thanh trượt di chuyển".Quá trình cụ thể là: khi "slide di chuyển" sắp di chuyển đến cuối thiết bị truyền dẫn, nó sẽ tiếp xúc với bộ đệm để làm chậm tốc độ di chuyển: khi "slide di chuyển" di chuyển đến cuối thiết bị truyền dẫn, công tắc hành trình ra lệnh cho xi lanh kẹp và cố định khi di chuyển Khối giới hạn trên tấm trượt do đó đóng vai trò khóa.Thiết bị thực hiện các yêu cầu chuyển động bắt đầu chậm và dừng chậm của thiết bị truyền dẫn của dây chuyền hàn ô tô và đảm bảo hoạt động an toàn và đáng tin cậy của thiết bị truyền dẫn.

7. Thiết bị an toàn

Thiết bị này được thiết lập 3 trên toàn bộ thiết bị truyền dẫn và chức năng chính của nó là kích toàn bộ "khung nâng" để tạo điều kiện thuận lợi cho công nhân bảo trì.
