Dây chuyền băng tải lưu trữ WBS/Kỹ thuật BIW

Dây chuyền băng tải lưu trữ WBS

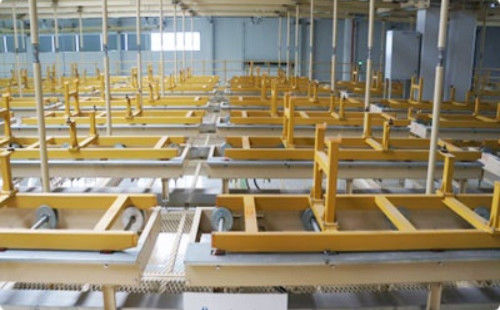

Hệ thống truyền tải WBS có thể giúp truyền tải góc bên phải của phôi trong không gian 3D và thiết bị cơ bản trong tất cả các loại bao gồm hệ thống truyền tải với các chức năng khác nhau, chúng có thể thực hiện xả thô, xả mịn, kho đảo ngược và các chức năng khác để hoàn thành bộ đệm và truyền tải nhanh chóng của tác phẩm.Được điều khiển bởi PLC, có thể đạt được sự tự động hóa hoàn toàn của việc vận chuyển.Các đơn vị hiến pháp chính bao gồm giường con lăn đai truyền lực, giường con lăn ma sát, con lăn uốn cong quay, xe đưa đón, cần trục xếp, ván trượt và các thiết bị khác.

Ảnh 1-2

1 Khái niệm về dòng lưu trữ

Thông thường, trong quy trình sản xuất ô tô, giữa ba phân xưởng là phân xưởng hàn, phân xưởng sơn và phân xưởng lắp ráp cuối cùng, giữa hai phân xưởng liền kề sẽ bố trí một khu vực đệm để sơn thân xe và sơn trắng.

Sau khi hoàn thành quá trình hàn thân xe, thân xe màu trắng được chuyển từ dây chuyền hàn lăn tự tuần hoàn sang dây chuyền lưu trữ trượt qua máy chuyển loại nĩa và máy kích bên trong quá trình hàn, và được vận chuyển đến khu vực kho WBS của dòng lưu trữ.Thực hiện các chức năng vận chuyển, nhập kho, lưu trữ, nhập kho và đảo chiều thân xe màu trắng, sau đó vận chuyển đến xưởng sơn thông qua hành lang hàn và sơn.Sau khi sơn thân xe được phun, xe trượt sẽ đón phương tiện tại điểm trung chuyển của sơn và sơn thân xe, vận chuyển đến khu vực nhà kho PBS thông qua hành lang sơn chung, đồng thời thực hiện các chức năng vận chuyển, lưu kho, lưu trữ, xuất hàng. và đảo chiều thân sơn trong PBS, sau đó được vận chuyển đến điểm bàn giao dây chuyền lắp ráp cuối cùng.Khu vực lưu trữ áp dụng phương pháp vận chuyển giường lăn ma sát, được sử dụng để vận chuyển, phân loại và lưu trữ cơ thể trong cơ thể màu trắng và sơn.

2 Các loại đường lưu trữ

Dây chuyền lưu trữ của một nhà máy ô tô thường bao gồm hai khu vực lưu trữ, WBS và PBS, được sử dụng để lưu trữ, phân loại và vận chuyển thân xe màu trắng và sơn của các mẫu xe khác nhau, để tạo điều kiện điều chỉnh sự mất cân bằng sản xuất trong xưởng hàn, sơn, lắp ráp.

WBS (Welding Body Storge) dùng để chỉ vùng đệm và kho chứa giữa xưởng hàn và xưởng sơn trong nhà máy ô tô;

PBS (Painted Body Storage) dùng để chỉ khu đệm và kho giữa xưởng sơn và xưởng lắp ráp trong nhà máy ô tô.

3 thiết kế bộ nhớ hỗn hợp

Đây là một nỗ lực mới để kết hợp các dây chuyền lưu trữ trong các nhà máy sản xuất ô tô trong nước.Một dây chuyền lưu trữ phương tiện chở khách năng lượng mới trong nước được chia thành hai khu vực lưu trữ, WBS và PBS (như trong Hình 1) và được xây dựng trên bệ tầng hai của xưởng lắp ráp.Nó có thể đáp ứng các yêu cầu vận chuyển và lưu trữ của các mô hình khác nhau.

Phần cứng của hệ thống lập lịch dòng lưu trữ chủ yếu bao gồm máy chủ, PC và thiết bị đầu cuối đọc RFID (như trong Hình 2).Trong số đó, máy chủ được kết nối với mạng vòng của xưởng lắp ráp và mạng nội bộ của doanh nghiệp để thuận tiện cho việc tương tác với hệ thống MES, PLC và dữ liệu thông tin khách hàng.Máy tính PC được sử dụng để nhập thông tin cho các bộ phận thân xe màu trắng và sơn, cũng như thiết bị giám sát và điều phối khu vực lưu trữ WBS, PBS.RFRD đọc thiết bị đầu cuối để xác định số trượt và mã VIN trong chip mã trượt, được sử dụng để đọc và liên kết thông tin thân xe.

PBS có 5 làn với tổng số 90 khe chứa, WBS có 4 làn với tổng số 64 khe chứa, bao gồm các làn xả tinh, làn xả thô và các làn chứa ngược, có thể linh hoạt hàn và sơn vào WBS và PBS khu vực lưu trữ để lưu trữ tạm thời Và linh hoạt vào khu vực sắp xếp tốt thông qua kho ngược để đáp ứng nhu cầu lập kế hoạch sản xuất và phân phối hậu cần.
