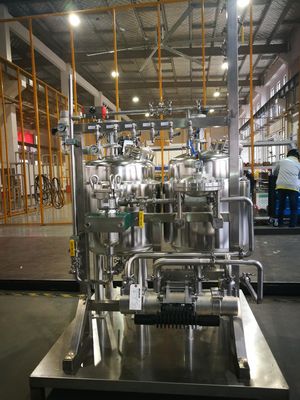

Hệ thống tuần hoàn sơn/Cửa hàng sơn ô tô

Cấu hình hệ thống cung cấp sơn tập trung

SN

Tên

Sự hình thành loài

số lượng

Nguồn gốc

Ghi chú

I. Hệ thống cung cấp sơn

3 bộ sơn lót, 12 bộ sơn phủ, 1 bộ sơn bóng.Trong tổng số 16 bộ.Dưới đây là cấu hình cho một bộ.(tùy thuộc vào yêu cầu của khách hàng về màu sắc)

Bơm pít-tông High-Flo3:1

Bộ

Vận chuyển sơn đến buồng phun, với lưu lượng 53L/phút/32cpm (chuyển động qua lại) và áp suất đầu ra tối đa 300 psi hoàn toàn có thể đáp ứng được yêu cầu sử dụng.

Giá đỡ bơm piston

Để hỗ trợ và sửa chữa máy bơm

Ống đầu vào cho bơm piston

Máy tính

3/4”, kết nối đầu vào không khí của mô-đun cấp liệu với ống thép khí nén.

Van bi khí 139

e

Đầu vào cho bơm piston 3:1.Bật và tắt không khí.

Thành phần ba không khí

Được sử dụng cho bơm piston 3:1.Xử lý nguồn không khí.

Thiết bị bảo vệ không tải

Được sử dụng cho bơm piston 3:1.Khi không có vật liệu, nó sẽ bảo vệ bơm piston.

Các thành phần kết nối không khí

Đối với kết nối đường ống dẫn khí.

Ống khí

Máy tính

Nối đầu vào của bơm cấp sơn với ống dẫn khí.

Ống đầu vào sơn bơm pít-tông

Máy tính

1" kết nối đầu vào sơn của máy bơm với bể cung cấp sơn, được hỗ trợ bởi lưới thép.

Tháp ổn định SUS

Được sử dụng để giảm xung sơn và ổn định áp suất

Túi lọc

Được sử dụng cho cửa xả sơn bơm 3:1, bộ lọc lưới 60-150, lưu lượng lớn.Được trang bị đồng hồ đo hiển thị áp suất phía trước và phía sau (van bi ở cả hai bên của bộ lọc, có thể đóng để bảo trì và thay thế, v.v.), và có thể đánh giá liệu nó có cần làm sạch theo chênh lệch áp suất hay không.Màn hình lọc lưới 120-150 cho sơn kim loại, màn hình lọc lưới 50-75 cho lớp sơn lót;Khả năng chịu áp suất 300psi

van xả sơn

Dùng khi lọc cần bảo dưỡng, sửa chữa, loại 2 mảnh, chịu áp 300psi

Đồng hồ đo áp suất sơn

Hợp tác với bộ lọc

Van bi SUS được bao phủ hoàn toàn

Dùng chung với phin lọc và đồng hồ đo áp suất, loại 2 mảnh, chịu được áp suất 300 psi

Ống xả bơm pít-tông

Máy tính

Đối với bơm 3:1, chịu được áp suất 500Psi, nối đầu ra sơn của bơm với đường ống tuần hoàn sơn

Van áp suất ngược

Chịu được áp suất 300 Psi, 1”, và lưu lượng tối đa 18L/phút.Dải áp suất ngược 15-200 psi (0,3-14 bar) được lắp ở cuối đường ống hồi lưu tuần hoàn của đường ống chính sơn để đảm bảo áp suất sơn trong đường ống tuần hoàn.

Ống hồi bơm piston

Máy tính

3/8”, chịu được áp lực 300Psi, nối đường hồi sơn tuần hoàn về thùng sơn.

Van bi SUS được bao phủ hoàn toàn

Dùng cho bơm 3:1, 1" chịu áp lực 500Psi. Dùng để cắt đầu cuối đường ống tuần hoàn sơn và trong quá trình bảo dưỡng van dự trữ áp suất.

Các phụ kiện khác

Bộ

Đấu nối vào đường ống dẫn sơn, SUS
