| MOQ: | có thể thương lượng |
| giá bán: | negotiable |
| bao bì tiêu chuẩn: | Đóng gói bằng màng nhựa và bọc bằng dải |
| Thời gian giao hàng: | Theo yêu cầu của khách hàng |
| phương thức thanh toán: | có thể thương lượng |
| khả năng cung cấp: | Năng lực sản xuất mạnh mẽ |
1. Mô tả thiết kế

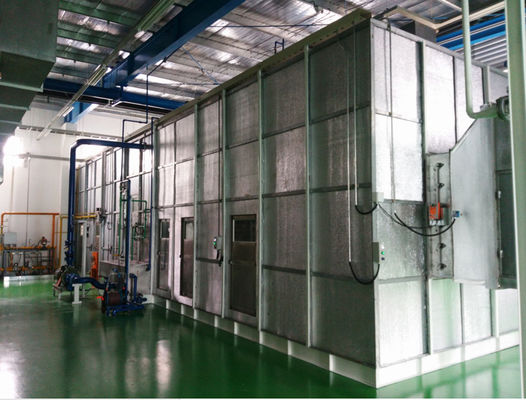

1-1.Đơn vị cung cấp không khí
Bộ phận cung cấp không khí bao gồm một vỏ bằng thép mạ kẽm, chứa 2 bộ lọc lớp, máy lọc không khí, bình ngưng, bộ trao đổi nhiệt và quạt cung cấp.
Không khí trong lành được hút qua các cửa chớp, được lọc qua các bộ lọc cuộn hoặc túi, được đưa vào phần máy giặt, được làm nóng bằng bộ trao đổi nhiệt, sau đó được phân phối đến khu vực được chỉ định.
1-2.Hệ thống thông gió
Khu vực làm việc & gian hàng được thông gió thông qua các bộ phận cung cấp không khí riêng biệt.
1-3.Lọc
Bộ lọc tấm hoặc túi (2 cấp) với khung thép sẽ được áp dụng.
1-4.máy giặt không khí
Bộ lọc khí có hiệu suất bão hòa xấp xỉ 85% trở lên và được chế tạo sao cho không có nước phun tràn vào.
Bộ lọc không khí bao gồm:
bồn chứa, bộ khử 6 uốn cong, đầu phun, ống đứng có vòi phun, bơm có động cơ và biến tần, đường tuần hoàn nước, đường cấp nước bổ sung, van phao, van thủ công, lối đi bảo trì (trên và dưới), v.v.
Bồn được làm bằng thép không gỉ 304L 3.0t được hàn kín nước và được trang bị bộ lọc lưới thép không gỉ, tarô cần thiết để kết nối đường ống, nắp bồn, v.v.
Thiết bị khử nước được làm bằng nhựa PVC và lối đi bảo trì được làm bằng thép không gỉ 304.
Đường tuần hoàn nước, đường cấp nước bổ sung, đường thoát nước và đường tràn được lắp đặt cùng với các van thủ công, lưới lọc, van phao, van điện từ nước, đồng hồ đo áp suất, v.v.
Ống và van mạ kẽm bằng vật liệu thông thường (không phải thép không gỉ) được trang bị cho đường ống bên ngoài.
Ống máy giặt và ống đứng được làm bằng thép không gỉ.
Vòi phun được làm bằng nhựa polycacbonat.
Độ ẩm tương đối của không khí cung cấp được điều khiển trực tiếp bằng điều khiển biến tần của máy bơm máy giặt.
1-6.quạt cấp khí
Quạt cấp khí là loại ly tâm có cánh quạt, phù hợp trong xây dựng cho mục đích phục vụ công nghiệp.
Bề mặt bên trong và bên ngoài của quạt được phủ sơn epoxy sau khi phun bi
Đường cong hiệu suất và mức độ tiếng ồn dự kiến dB(A) tất cả các quạt đều đạt tiêu chuẩn Trung Quốc
1-7.Tiện ích và đường thoát nước
Đường cấp nước, cấp nước công nghiệp, cấp khí nén sử dụng ống thép mạ kẽm.
Các van thủ công, bộ điều chỉnh áp suất, lưới lọc, bộ lọc, đồng hồ đo áp suất, v.v. sẽ được trang bị cùng với các dây chuyền này và sử dụng vật liệu thông thường (không phải thép không gỉ).
Các đường thoát nước từ mỗi bộ cấp khí được lắp đặt và đưa vào các rãnh gần đó.
Đường thoát nước được xây dựng bằng ống thép mềm có liên kết với nhau.
|
|
